Textfelder und Programmdokumentation

Mit Text fügst du beschreibende Elemente direkt auf dem Programmfeld ein. Ein Textfeld besitzt keine Ein- oder Ausgänge und beeinflusst die Ausführung des Programms nicht.

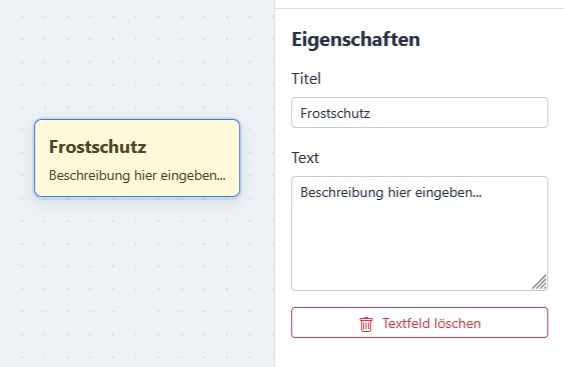

Ausgewähltes Textfeld mit Titel und Text sowie seine Eigenschaften im Wetterrelais Programmeditor

Textfeld einfügen

In der Toolbox steht ganz oben, oberhalb der Funktionsgruppen, der Eintrag Text. Klicke ihn an oder ziehe ihn auf das Programmfeld. Es erscheint ein gelb hinterlegtes Textfeld mit Titel und Textbereich.

Eigenschaften

Wählst du ein Textfeld aus, zeigt die Eigenschaftenansicht:

  • Titel – kurze Überschrift des Abschnitts,
  • Text – ausführlichere Beschreibung oder Hinweis, auch mehrzeilig,
  • Textfeld löschen – entfernt das Textfeld.

Die Größe des Textfelds passt sich dem Inhalt an. Verschieben, Kopieren und Löschen funktioniert wie bei Funktionsbausteinen.

Sinnvolle Verwendung

Textfelder eignen sich besonders für:

  • Beschreibung eines Programmabschnitts,
  • Kennzeichnung von Heizungs-, Beschattungs- oder Alarmfunktionen,
  • Dokumentation der Bedeutung eines Grenzwerts,
  • Hinweis auf externe Verdrahtung,
  • Wartungs- oder Inbetriebnahmehinweise,
  • Trennung mehrerer unabhängiger Funktionen in einem großen Programm.

Im Beispiel oben erklärt das Textfeld Außenbeleuchtung, wann das Licht eingeschaltet wird und welches Schütz das Relais schaltet.

Textfelder werden nicht ausgeführt

Textfelder:

  • benötigen keine Verbindungen,
  • werden bei der Signalverarbeitung ignoriert,
  • verhindern die Übertragung nicht,
  • dienen ausschließlich der Dokumentation.

Beim Drucken werden Textfelder mitgedruckt. Automatisch anordnen setzt sie unterhalb des Programms ab – ziehe sie danach wieder an den passenden Programmteil.

Empfehlungen

Verwende kurze Titel und beschreibe nur Informationen, die für das Verständnis oder die Wartung des Programms relevant sind. Besonders bei mehreren ähnlichen Funktionsketten verringern Textfelder die Gefahr, später den falschen Programmteil zu ändern.
